celda de interruptores en conjunto de baja tensión de tipo 4.GCK
- De dise?o justo, puede caber más unidades funcionales en un espacio tan peque?o.
- Es flexible en ensamblaje, puede satisfacer los requisitos para varias formas estructurales, niveles de protección y entornos de uso.
- Del dise?o del módulo estándar, los usuarios pueden elegirlos en el ensamblaje según sea necesario.
- De alta seguridad,se aprovecha de una gran cantidad de componentes de plástico de ingeniería ignífugos de alta resistencia para reforzar el rendimiento de la protección y la seguridad.
- De alto rendimiento técnico, los principales parámetros alcanzan al nivel de la tecnología internacional contemporánea.
- Reduce mucho espacio del sitio, de alto grado de triadización, puede reducir considerablemente el espacio del sitio necesario para reservar las piezas prefabricas transportadas.
- Fácil de mantener, no se requieren herramientas especiales complicadas.
- Sirve ampliamente en subestaciones, centrales eléctricas, terminales portuarias, hotelecon altos edificios, edificios de gran altura, fábricas y minas, plántas de laminados de acero y metalurgia, plantas petroquímicas y de textiles de industrias ligeras.
Detalles del producto
Descargar archivo
-

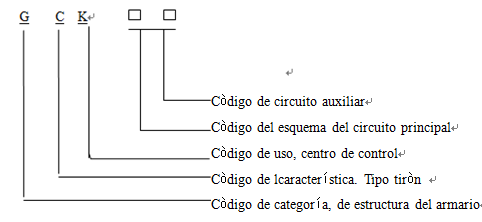

Modelo de producto
-
-
Características del producto
- De dise?o justo, puede caber más unidades funcionales en un espacio tan peque?o.
- Es flexible en ensamblaje, puede satisfacer los requisitos para varias formas estructurales, niveles de protección y entornos de uso.
- Del dise?o del módulo estándar, los usuarios pueden elegirlos en el ensamblaje según sea necesario.
- De alta seguridad,se aprovecha de una gran cantidad de componentes de plástico de ingeniería ignífugos de alta resistencia para reforzar el rendimiento de la protección y la seguridad.
- De alto rendimiento técnico, los principales parámetros alcanzan al nivel de la tecnología internacional contemporánea.
- Reduce mucho espacio del sitio, de alto grado de triadización, puede reducir considerablemente el espacio del sitio necesario para reservar las piezas prefabricas transportadas.
- Fácil de mantener, no se requieren herramientas especiales complicadas.
-
Condiciones de uso
- La altitud no supera a los 3.000 metros.
- En los interiores sin polvo, gases corrosivos y lluvia.
- Temperatura del aire ambiente: el límite superior de la temperatura del aire ambiente es de + 40 ° C, el límite inferior es de -5 ° C, la temperatura medida en promedio durante el período de 24 horas no debe superar a los + 35 ° C, la temperatura en condiciones de almacenamiento y transporte debe entre -25 ° C y 35 ° C , no debe superior a 70oC durante corto tiempo.
- Temperatura relativa: La temperatura relativa del aire no supera al 85%.
- No debe tener vibraciones ni golpes, la inclinación de la instalación no superior a 5o.
-
Parámetros tecnicosProyecto
Unidad
Datos
Tensión nominal del circuito principal
V
CA 380（400）, 660（690）
Tensión nominal del circuito auxiliar
V
CA 220, 380 (400); DC110, 220
Frecuencia nominal
Hz
50（60）
Tensión nominal de aislamiento
V
660（1000）
Corriente nominal
Barra colectora horizontal
A
≤4000
Barra colectora vertical (MCC)
A
1000
Corriente nominal soportada de corta duración de barra colectora (1 s)
kA
50, 80
Corriente soportada nominal de pico de barra colectora
kA
105, 176
Voltaje de prueba de frecuencia industrial (1min)
Circuito principal
V
2500
Circuito auxiliar
V
1760
Nivel de protección
IP30, IP40
